綠源電氣 CT100 變頻器在打樁機上的應用
隨著技術要求的不同，旋挖打樁機已不能滿足客戶要求，客戶需要將旋挖打樁機改造為旋噴打樁機。除機械部分的改造，電氣部分也需同步改造。
首先將原來的凸輪控制器及電氣控制全部拆掉，新增變頻控制柜，并將繞線電機的電刷部分拆掉，將電機轉子繞線短接。

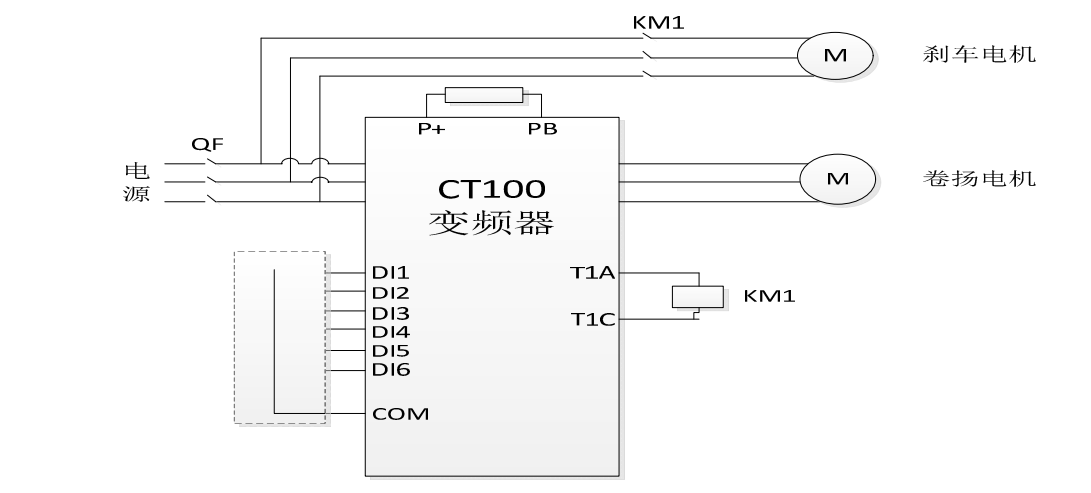

控制原理：卷揚電機工作到10HZ時剎車電機打開，低于10HZ時剎車，卷揚電機通過外部端子控制運行，使用多段速控制轉速。
變頻器參數(shù)設定
設定電機參數(shù)F01.02=電機實際功率，
F01.03=電機額定頻率，
F01.04=電機額定轉速，
F01.05=電機額定電壓，
F01.06=電機額定電流，
F01.12=2電機靜態(tài)自辨識。
F00.00=1無速度傳感器矢量控制，
F00.01=1端子運行命令，
F00.02=6多段速，
F03.01=0轉矩自動補償，
F06.01=1正轉，
F06.02=2反轉，
F06.03=16多段速1，
F06.04=17多段速2，
F06.05=18多段速3，
F06.06=19多段速4，
F07.03=3頻率水平檢測FDT輸出，
F13.10=10HZ電平FDT檢測值，
F11.00=多段速頻率指令1，
F11.01=多段速頻率指令2，
F11.02=多段速頻率指令3，
F11.03=多段速頻率指令4，
F00.14=加速時間0，
F00.15=減速時間0，
F13.03=加速時間1，
F13.04=減速時間1，
F13.05=加速時間2，
F13.06=減速時間2，
F13.07=加速時間3，
F13.08=減速時間3。
